2007年11月08日
構造用パネル収まり

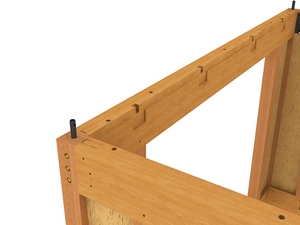

２４ｍｍの構造用パネルが、柱、土台のしゃくり部分に、はめ込まれます。
ビスで、ガッチリ、固定されます。
そして、上から梁を収めます。梁は、ドリフトピンで金物とガッチリ固定されます。
梁の上端に、所々、穴が空いているのは、電気配線用の穴です。可変式パネルにも対応できるように
配線用の穴をあけてあります。
小梁の収まりは、通常の、大入れアリ掛け、ですね。
Posted by rebox at 18:20│Comments(0)
│No0001製作工程
２４ｍｍの構造用パネルが、柱、土台のしゃくり部分に、はめ込まれます。
ビスで、ガッチリ、固定されます。
そして、上から梁を収めます。梁は、ドリフトピンで金物とガッチリ固定されます。
梁の上端に、所々、穴が空いているのは、電気配線用の穴です。可変式パネルにも対応できるように
配線用の穴をあけてあります。
小梁の収まりは、通常の、大入れアリ掛け、ですね。
